Voor industriële automatiseringsprojecten die snelle, consistente communicatie tussen programmeerbare logische controllers (PLC's) vereisen, is het kiezen van de juiste geheugenuitwisselingsmodule essentieel.Xinyuanintroduceert deGE IC698CMX016, een Control Memory Xchange-module ontworpen voor het PACSystems RX7i-platform. Door gebruik te maken van reflecterende geheugentechnologie en glasvezelcommunicatie maakt deze module het deterministisch delen van gegevens tussen compatibele controllers en computerapparatuur mogelijk, waardoor ingenieurs gecoördineerde besturingsarchitecturen kunnen bouwen voor veeleisende industriële toepassingen.

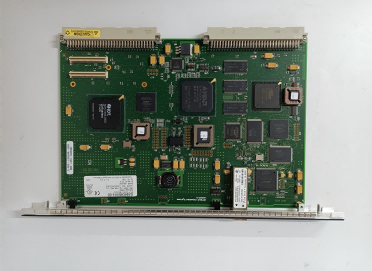

De GE IC698CMX016 is een Control Memory Xchange-module met één slot, ontworpen om gegevens te distribueren over een compatibel reflecterend geheugennetwerk. Het biedt 16 MB reflecterend geheugen met pariteit, ondersteunt een glasvezelnetwerk van 2,12 Gbaud en biedt plaats aan maximaal 256 compatibele knooppunten. De CPU-onafhankelijke netwerkwerking helpt de verwerkingslast te verminderen die gepaard gaat met het distribueren van gedeelde gegevens. In dit artikel worden de technische specificaties, werkingsprincipes, installatievereisten, industriële toepassingen en belangrijke overwegingen bij het aanschaffen van een vervangende module uitgelegd.
De GE IC698CMX016 is een Control Memory Xchange (CMX)-module ontwikkeld voor het PACSystems RX7i programmeerbare automatiseringscontrollerplatform. Het maakt gebruik van reflecterende geheugentechnologie om gedeelde gegevens tussen aangesloten apparaten te synchroniseren via een supersnel glasvezelnetwerk.
In tegenstelling tot conventionele communicatiemethoden waarbij elke controller herhaaldelijk gegevens van een ander apparaat moet opvragen, maakt reflecterend geheugen een schrijfbewerking op één knooppunt mogelijk om de overeenkomstige geheugenlocaties in het hele netwerk bij te werken. Deze aanpak is vooral handig wanneer meerdere controllers toegang nodig hebben tot gemeenschappelijke bedrijfsinformatie met voorspelbaar communicatiegedrag.
De belangrijkste kenmerken zijn onder meer:
Voor ingenieurs die gevestigde automatiseringsinstallaties onderhouden, is het identificeren van het exacte model en de hardwarerevisie belangrijk voordat ze een vervangend systeem aanschaffen of een bestaand systeem uitbreiden.
De module maakt gebruik van een seriële glasvezelverbinding die werkt op 2,12 Gbaud. De dynamische pakketverwerking ondersteunt pakketgroottes van 4 tot 64 bytes, waardoor de module verschillende patronen voor gegevensoverdracht kan accommoderen. De gedocumenteerde maximale netwerkoverdrachtsnelheid varieert van ongeveer 43 MB/s met pakketten van 4 bytes tot 174 MB/s met pakketten van 64 bytes.
Deze cijfers beschrijven de netwerkoverdrachtprestaties onder de relevante pakketomstandigheden. De werkelijke applicatieprestaties zijn afhankelijk van netwerkverkeer, schrijfpatronen en systeemconfiguratie.
Reflecterend geheugen distribueert geaccepteerde gegevensupdates naar compatibele knooppunten in het netwerk. Deze architectuur kan de communicatie tussen gecoördineerde besturingssystemen vereenvoudigen, omdat deelnemende apparaten overeenkomstige gedeelde geheugengebieden behouden in plaats van uitsluitend te vertrouwen op herhaalde punt-tot-punt-uitwisselingen.
De module maakt gebruik van glasvezelverbindingen van het LC-type en ondersteunt multimode glasvezelverbindingen tot 300 meter onder de gespecificeerde omstandigheden. Glasvezelcommunicatie kan netwerksignalering helpen isoleren van vele bronnen van elektrische interferentie die vaak voorkomen in industriële omgevingen.
Indicatoren op het voorpaneel geven informatie over de werking van de module, configuratie, ontvangen gegevens en optische signaaldetectie. Functies voor netwerkfoutdetectie en geheugenpariteit ondersteunen ook probleemoplossing en monitoring van de gegevensintegriteit.
De volgende tabel vat de belangrijkste specificaties samen die zijn gedocumenteerd voor de IC698CMX016 Control Memory Xchange-module. Controleer de toepasselijke hardwarerevisie- en installatiehandleiding voordat u deze waarden gebruikt voor technische goedkeuring.
| Parameter | Specificatie |
|---|---|
| Productmodel | IC698CMX016 |
| Producttype | Controle Memory Xchange-module |
| Compatibel platform | PACSystems RX7i |
| Reflecterend geheugen | 16 MB SDRAM met pariteit |
| Netwerktransmissiesnelheid | 2,12 GBaud |
| Maximale netwerkoverdrachtsnelheid | 43–174 MB/s, afhankelijk van de pakketgrootte |
| Dynamische pakketgrootte | 4–64 bytes |
| Maximale netwerkknooppunten | 256 compatibele knooppunten |
| Optische connector | LC-type glasvezelconnector |
| Maximale multimode glasvezelafstand | Tot 300 m onder gespecificeerde omstandigheden |
| Voedingsspanning | +5 VDC van de rackvoeding |
| Huidige vereiste | 1,8 A |
| Modulevormfactor | Enkele RX7i-racksleuf |
| Configuratiesoftware | Machine Edition Logic Developer-PLC, versie 4.5 of hoger, zoals gespecificeerd in de documentatie |
Technische opmerking:De baudrate van het netwerk en de verwerkingscapaciteit van applicaties zijn verschillende metingen. Gebruik bij het evalueren van de GE IC698CMX016 de pakketgrootte-afhankelijke overdrachtscijfers in plaats van 2,12 Gbaud te behandelen als een prestatieclassificatie van megabytes per seconde.
De GE IC698CMX016 werkt als onderdeel van een reflecterend geheugennetwerk, doorgaans gerangschikt als een doorgeluste glasvezellus. Elk knooppunt ontvangt geldige pakketten, werkt zijn lokale reflecterende geheugen bij en stuurt de pakketten door naar het volgende knooppunt.
Een typische gegevensuitwisseling volgt deze stappen:
Dit mechanisme ondersteunt gedeelde gegevenstoegang tussen meerdere controllers en computerapparatuur. Ingenieurs moeten echter nog steeds de applicatielogica ontwerpen rond data-eigendom, update-timing, netwerkbelasting en foutafhandeling. Reflecterend geheugen is een mechanisme voor gegevensdistributie en is geen vervanging voor veiligheidslogica op applicatieniveau of een onafhankelijk, op veiligheid beoordeeld besturingssysteem.
De GE IC698CMX016 kan worden overwogen voor industriële omgevingen waar compatibele apparaten voorspelbaar gedeelde informatie moeten uitwisselen. De geschiktheid ervan hangt af van de besturingsarchitectuur, timingvereisten en compatibiliteit van alle aangesloten knooppunten.
Meerdere PLC's kunnen verschillende delen van een productielijn besturen. Gedeelde statusinformatie, sequentiegegevens en proceswaarden kunnen helpen bij het coördineren van apparatuur in deze secties.
Bij verpakkings-, conversie- en andere gecoördineerde machines kan een reflecterend geheugennetwerk bedrijfsgegevens verdelen over compatibele besturingsapparaten. Systeemontwerpers moeten de end-to-end timing valideren aan de hand van de daadwerkelijke machinevereisten.
Monitoring van energieopwekking, testsystemen en gedistribueerde industriële controle-installaties kunnen profiteren van snelle informatie-uitwisseling tussen verwerkingsknooppunten. De geschiktheid moet worden vastgesteld via een toepassingsspecifieke technische beoordeling, vooral als er sprake is van beschermende functies.
Faciliteiten die bestaande RX7i-systemen exploiteren, hebben deze module mogelijk nodig om een bestaande architectuur te behouden, een defect onderdeel te vervangen of een oudere productielijn te herstellen. In deze gevallen zijn revisiematching, geverifieerde staat en gedocumenteerde compatibiliteit bijzonder belangrijk.
Een correcte installatie is essentieel voor een betrouwbare werking van het netwerk. Voordat u de GE IC698CMX016 installeert, dient u de officiële PACSystems RX7i-installatie-instructies en de Memory Xchange Modules-gebruikershandleiding te raadplegen.
De module vereist een geldige hardwareconfiguratie voordat de optische zender en ontvanger op het netwerk kunnen werken. De configuratie wordt uitgevoerd met behulp van de ondersteunde Machine Edition-software. Na de installatie moeten technici de modulestatusindicatoren, optische signaaldetectie, netwerkcontinuïteit en daadwerkelijke gegevensupdates verifiëren.
Veiligheidsmaatregel:Schakel de rackvoeding uit voordat u de module plaatst of verwijdert. Volg de procedures van de fabrikant en de toepasselijke elektrische veiligheidseisen. Koppel nooit hardware los of vervang deze nooit in een onder spanning staand systeem, tenzij de goedgekeurde procedure dit expliciet toestaat.
Wanneer u een GE IC698CMX016 aanschaft voor een bestaande installatie, is een overeenkomend catalogusnummer alleen mogelijk niet voldoende. Inkoop- en onderhoudsteams moeten de volgende punten controleren voordat ze een bestelling plaatsen.
| Selectiefactor | Wat te verifiëren | Waarom het ertoe doet |
|---|---|---|
| Modelnummer | IC698CMX016 en eventuele revisie-achtervoegsels | Helpt voorkomen dat u de verkeerde hardwarevariant bestelt |
| Hardware- en firmwarerevisie | Bestaande modulerevisie en goedgekeurd upgradepad | Ondersteunt compatibiliteit en onderhoudsplanning |
| Fysieke conditie | PCB, optische connectoren en indicatoren op het voorpaneel | Helpt bij het identificeren van zichtbare schade of hanteringsproblemen |
| Functionele verificatie | Configuratie-, communicatie- en diagnostische status | Biedt sterker bewijs van de operationele toestand |
| Documentatie | Testgegevens, garantievoorwaarden en retourbeleid | Verbetert de inkooptransparantie en het risicobeheer |
| Systeemcompatibiliteit | RX7i-rack, CPU-firmware, software en netwerkontwerp | Vermindert installatie- en inbedrijfstellingsrisico's |
Voor stopgezette of verouderde automatiseringsapparatuur dient u duidelijke informatie op te vragen over de vraag of de aangeboden eenheid nieuw, ongebruikt overtollig, gereviseerd of eerder gebruikt is. Vraag naar de exacte revisie, beschikbaar testbewijs, garantiedekking en leveringsregelingen in plaats van uitsluitend te vertrouwen op een voorraadstatusverklaring.
Raadpleeg voor aanvullende technische informatie de GE IC698CMX016-productpagina en de technische documentatie van de Control Memory Xchange Module van de fabrikant.
De GE IC698CMX016 distribueert gedeelde gegevens tussen compatibele PLC's en computerapparatuur met behulp van reflecterende geheugentechnologie via een glasvezelnetwerk. Het is ontworpen voor het PACSystems RX7i-platform.
De module biedt 16 MB reflecterend SDRAM met pariteitsbescherming. Het geheugen wordt gebruikt voor gedeelde netwerkgegevens en niet als algemeen computeropslagapparaat.
De gedocumenteerde netwerkcapaciteit bedraagt maximaal 256 compatibele knooppunten. De feitelijke architectuur moet ook rekening houden met knooppuntcompatibiliteit, netwerkconfiguratie, kabelgeleiding en applicatieverkeer.
De module maakt gebruik van glasvezelconnectoren van het LC-type en ondersteunt multimode glasvezelverbindingen. De gedocumenteerde maximale afstand bedraagt maximaal 300 meter onder de gespecificeerde omstandigheden. Bevestig de kabel- en connectorvereisten in de toepasselijke technische handleiding.
Het reflecterende geheugennetwerk werkt zonder dat RX7i CPU-verwerking nodig is om gegevens tussen knooppunten door te sturen. De CPU-hardwareconfiguratie en applicatielogica blijven echter belangrijk voor de inbedrijfstelling en het juiste gebruik van het netwerk.
Nee. De IC698CMX016 is de Control Memory Xchange-module, terwijl de IC698RMX016 de Redundancy Memory Xchange-module is, bedoeld voor ondersteunde redundantietoepassingen. Ze vervullen verschillende rollen, dus controleer de vereiste functie en systeemcompatibiliteit voordat u een van beide modellen selecteert.
Controleer het volledige onderdeelnummer, de hardware- en firmwarerevisie, de fysieke staat, de testdocumentatie, de garantie en de compatibiliteit met het bestaande RX7i-systeem. Voor oudere apparatuur dient u vóór het bestellen een schriftelijke bevestiging van de staat en revisie van het geleverde apparaat aan te vragen.
De GE IC698CMX016 blijft een relevant onderdeel voor het onderhouden van compatibele PACSystems RX7i-installaties die afhankelijk zijn van het delen van deterministische gegevens. Dankzij het reflecterende geheugen van 16 MB, het snelle glasvezelnetwerk, de ondersteuning voor maximaal 256 compatibele knooppunten en de ingebouwde diagnostische functies is het een praktische optie voor geschikte oudere automatiseringsarchitecturen. Succesvolle integratie hangt echter af van nauwkeurige revisie-identificatie, correcte netwerkconfiguratie en zorgvuldige verificatie van het volledige besturingssysteem.
Xinyuan wil industriële kopers helpen bij het identificeren van automatiseringscomponenten die passen bij hun technische en onderhoudsvereisten. Als u een GE IC698CMX016 aanschaft voor vervanging van apparatuur, onderhoud van de productielijn of een bestaand besturingssysteemproject,neem contact met ons opom modelverificatie, beschikbaarheid, technische documentatie en aankoopvereisten te bespreken. Deel uw onderdeelnummer, revisiegegevens en toepassingsbehoeften om het selectieproces te stroomlijnen en vermijdbare inkooprisico's te verminderen.
-
