Wanneer industriële automatiseringssystemen een betrouwbaar rack nodig hebben voor CPU-, I/O- en communicatiemodules,Xin Yuanbiedt deGE IC698CHS017als praktische oplossing voor op RX7i gebaseerde besturingsarchitecturen. Het is ontworpen als een achtergemonteerd rack met 17 slots en biedt gestructureerde module-installatie, backplane-connectiviteit en compatibiliteit met geselecteerde RX7i-, Series 90-70- en VME-modules.

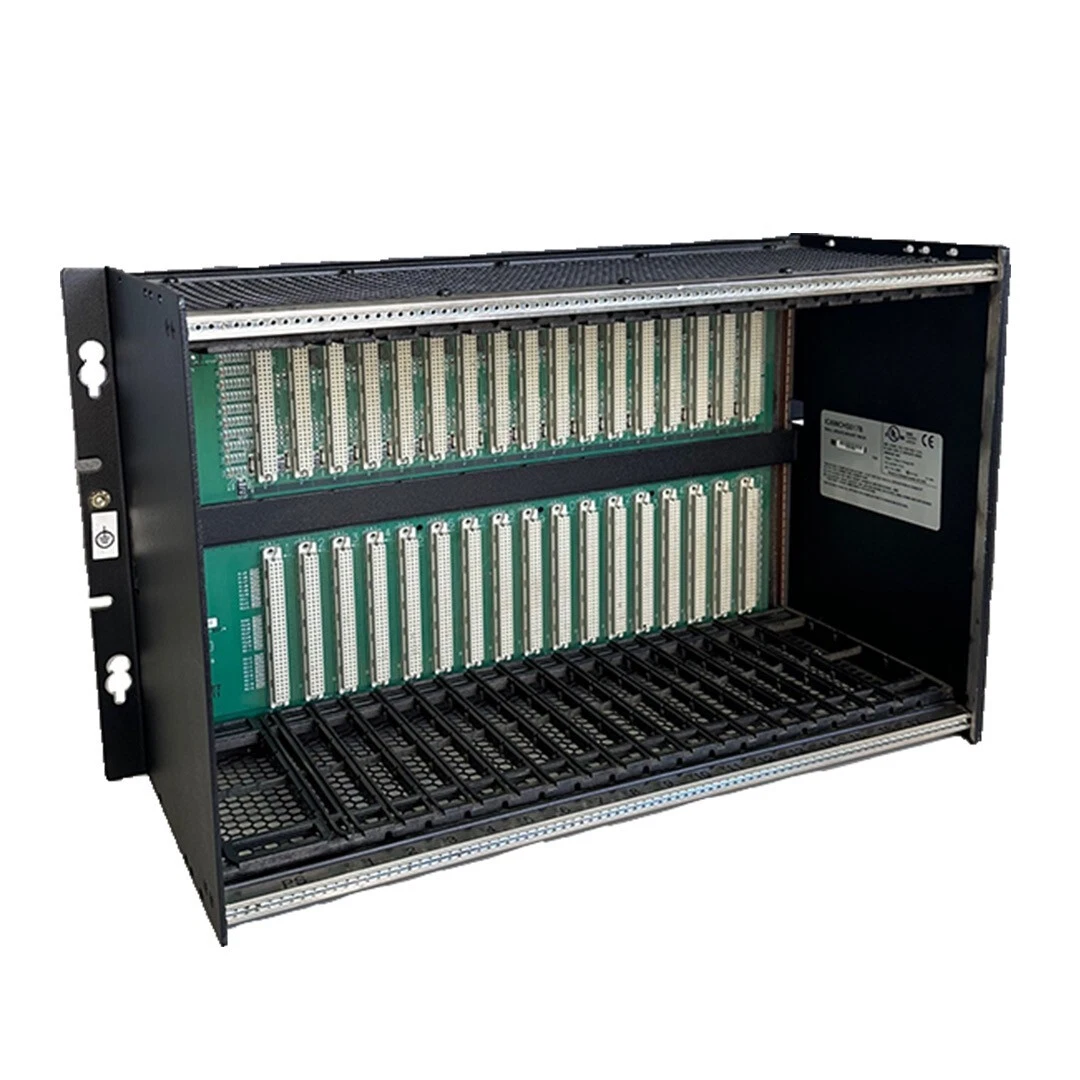

De GE IC698CHS017 is een standaard rack met 17 slots aan de achterzijde voor het GE PACSystems RX7i-platform. Het biedt slots voor CPU- en I/O-modules en ondersteunt geselecteerde Series 90-70- en VME-modules, waardoor het nuttig is voor industriële besturingssystemen die een aanzienlijke modulecapaciteit nodig hebben. Het rack maakt gebruik van een sleufafstand van 0,8 inch (20,3 mm) voor modules met standaardbreedte, terwijl de voeding een speciaal 2,4 inch (61 mm) sleuf in beslag neemt. De constructie van 19 inch breed, 11,15 inch hoog en 7,5 inch diep maakt hem geschikt voor industriële schakelkasten en apparatuurbehuizingen. De architectuur ondersteunt ook VME64-overdrachten en automatische serieschakeling van interrupt-bevestigings- en bustoekenningssignalen, waardoor de rack-integratie wordt vereenvoudigd.
Wat zijn de belangrijkste specificaties?
Hoe werkt de rackarchitectuur?
Welke modules kan het ondersteunen?
Wat zijn de belangrijkste voordelen?
Hoe moeten kopers dit rack selecteren en verifiëren?
GE IC698CHS017 is een rack met 17 slots aan de achterzijde, ontworpen voor het industriële besturingsplatform PACSystems RX7i. In plaats van te functioneren als een zelfstandige PLC CPU of I/O-module, biedt het rack de fysieke en elektrische backplane-structuur die nodig is om compatibele besturingsmodules te installeren en met elkaar te verbinden.
Het rack bevat slots 1 tot en met 17 voor modules, waarbij de CPU in slot 1 is geïnstalleerd in een typische RX7i-configuratie. Slot 0 is gereserveerd voor de voeding en heeft een bredere 2,4 inch opening. Deze opstelling geeft ingenieurs een gecentraliseerde structuur voor het bouwen van relatief grote PLC-configuraties zonder dat er meerdere kleine racks nodig zijn.
Volgens de technische documentatie is het rack geschikt voor RX7i I/O-modules, VME-modules, modules uit de serie 90-70 met enkele breedte en PLC-modules uit de serie 90-70 met dubbele breedte, indien gebruikt volgens de toepasselijke integratierichtlijnen.
Voor kopers die het exacte model onderzoeken, kan de GE IC698CHS017-productpagina ook worden gebruikt om leveranciersinformatie en aankoopgegevens te bekijken.
De fysieke en elektrische specificaties van een PLC-rack zijn belangrijk omdat onjuiste rackafmetingen, slotvereisten of stroomverdeling problemen kunnen veroorzaken tijdens het systeemontwerp. De volgende tabel geeft een overzicht van de belangrijkste specificaties van dit model.
| Specificatie | GE IC698CHS017-details |
|---|---|
| Producttype | RX7i-rack met 17 slots aan de achterkant |
| Moduleslots | Slots 1–17 |
| Standaard sleufbreedte | 0,8 inch / 20,3 mm |
| Voedingssleuf | Sleuf 0, 2,4 inch / 61,0 mm |
| Afmetingen | 11,15 inch H × 19,00 inch B × 7,5 inch D |
| Metrische afmetingen | 283 mm H × 483 mm B × 190 mm D |
| VME-ondersteuning | Ontworpen om VME64 te ondersteunen |
| Montage | Achter montage |
| Voedingsopties | RX7i plug-in AC-voedingen, met opties voor hogere wattages voor configuraties met hoge stroomsterkte |
De rackdocumentatie identificeert ook een tegenhanger voor montage aan de voorzijde, IC698CHS117. Dit onderscheid is van belang bij het vervangen van een bestaand rack, omdat de fysieke montagerichting en toegangsvereisten voor de kast kunnen verschillen, zelfs als de slotarchitectuur vergelijkbaar is.
De backplane is een van de belangrijkste onderdelen van een PLC-rack omdat deze het communicatiepad tussen geïnstalleerde modules verzorgt. In deze rackarchitectuur is de backplane ontworpen rond een moduleafstand van 0,8 inch, waardoor compatibele modules met één breedte in een consistente opstelling kunnen worden geplaatst.
Verschillende architectonische kenmerken maken het rack geschikt voor complexe automatiseringsinstallaties:
Deze kenmerken zijn met name relevant wanneer ingenieurs bestaande industriële besturingssystemen onderhouden of uitbreiden in plaats van een geheel nieuwe PLC-architectuur te ontwerpen.
Compatibiliteit moet vóór installatie altijd worden bevestigd aan de hand van de specifieke CPU-, I/O-, communicatie-, stroomvoorziening- en VME-configuratie. Het rack zelf is ontworpen om verschillende modulefamilies te ondersteunen die verband houden met de RX7i en de oudere Series 90-70-omgeving.
Mogelijk ondersteunde configuraties zijn onder meer:
Modules uit de serie 90-70 met dubbele breedte bezetten twee standaard slotposities, dus het werkelijke aantal modules dat kan worden geïnstalleerd, hangt af van de breedte van de geselecteerde modules. Systeemontwerpers moeten daarom de beschikbare slotruimte berekenen in plaats van simpelweg de geïnstalleerde apparaten te tellen.
Met 17 standaardmoduleposities naast de speciale voedingspositie kan het rack een relatief uitgebreide besturingsconfiguratie huisvesten. Dit kan waardevol zijn voor toepassingen waarbij sprake is van talrijke digitale, analoge, communicatie- of gespecialiseerde modules.
Ondersteuning voor geselecteerde modules uit de serie 90-70 maakt de architectuur relevant voor moderniserings- en onderhoudsprojecten waarbij bestaande hardware niet onmiddellijk kan worden vervangen. Dit kan technische teams helpen de levensduur van bestaande besturingsinfrastructuur te verlengen.
De breedte van 19 inch en het ontwerp voor montage aan de achterkant bieden een gestandaardiseerd mechanisch formaat voor geschikte industriële kasten en behuizingen. Voordat kopers bestellen, moeten ze de rackafmetingen en de vereisten voor toegang aan de achterkant vergelijken met de beschikbare kastruimte.
VME-ondersteuning geeft ingenieurs extra integratiemogelijkheden waar compatibele VME-modules vereist zijn. VME-integratie moet echter de relevante hardware- en softwaredocumentatie volgen in plaats van aan te nemen dat elke VME-module automatisch compatibel is.
De RX7i-rackarchitectuur ondersteunt verschillende voedingscapaciteiten. De technische documentatie vermeldt zowel voedingsconfiguraties van 100 watt als 350 watt, waardoor systeemontwerpers een geschikt stroomschema kunnen selecteren op basis van de aangesloten modules.
Een PLC-rek met 17 slots wordt over het algemeen gekozen wanneer een industrieel besturingssysteem meer modulecapaciteit vereist dan een kleiner rek kan bieden. Typische applicatieomgevingen kunnen zijn:
Een technisch team dat een bestaande productielijn upgradet, heeft mogelijk extra I/O-capaciteit nodig, terwijl compatibele oudere modules behouden blijven. Een rack met 17 slots kan het fysieke platform bieden voor het reorganiseren van het besturingssysteem, terwijl de vertrouwde, op modules gebaseerde architectuur behouden blijft.
De aanschaf van een industrieel rack houdt meer in dan het controleren van het modelnummer. Kopers moeten de volledige systeemconfiguratie verifiëren voordat ze een bestelling plaatsen.
Deze controles kunnen het risico verkleinen dat u een fysiek vergelijkbaar maar technisch ongeschikt rack ontvangt, vooral bij oudere automatiseringsprojecten waarbij verschillende GE-rackmodellen er vergelijkbaar uitzien.
Nee. Het is een rack of chassis in plaats van een PLC CPU. De primaire functie is het leveren van de backplane en de fysieke montagestructuur voor compatibele CPU-, I/O-, communicatie- en andere modules.
Het biedt 17 standaard moduleposities, geïdentificeerd als slots 1 tot en met 17. Slot 0 is een aparte, bredere positie bedoeld voor de voeding.
Beide zijn RX7i-rackmodellen met 17 slots, maar IC698CHS017 is de versie voor montage aan de achterzijde, terwijl IC698CHS117 de versie voor montage aan de voorzijde is. De montagewijze moet daarom vóór vervanging zorgvuldig worden gecontroleerd.
Ja, het rack is ontworpen voor compatibele serie 90-70-modules met enkele breedte en serie 90-70 PLC-modules met dubbele breedte. Specifieke modulecompatibiliteit moet worden geverifieerd met behulp van de toepasselijke RX7i-documentatie.
Ja. Het rack is ontworpen om VME-modules te ondersteunen, inclusief VME64-georiënteerde backplane-functionaliteit. VME-integratie moet de integratierichtlijnen van de fabrikant volgen.
GE IC698CHS017 blijft een praktische rackarchitectuur voor RX7i-besturingssystemen die een aanzienlijke modulecapaciteit, gestructureerde backplane-communicatie en compatibiliteit met geselecteerde oudere en VME-hardware vereisen. De 17 standaardmoduleposities, het speciale voedingsslot, de gestandaardiseerde afmetingen en de flexibele systeemarchitectuur maken het bijzonder relevant voor onderhouds-, uitbreidings- en moderniseringsprojecten voor industriële automatisering.
Voor kopers die een vervangend of reserverack evalueren, zijn de belangrijkste overwegingen de montagerichting, modulecompatibiliteit, beschikbare slotcapaciteit, stroomvereisten, behuizingsomstandigheden en productconditie. Als u GE IC698CHS017 aanschaft voor een industrieel automatiseringsproject en hulp nodig heeft bij het bevestigen van specificaties, beschikbaarheid of configuratiecompatibiliteit,neem contact met ons opbij Xin Yuan voor productinformatie en professionele aankoopondersteuning.
